波特率
|
最大距离
|
2400BPS
|
1800m
|
4800BPS
|
1200m
|
9600BPS
|
800m
|
图一

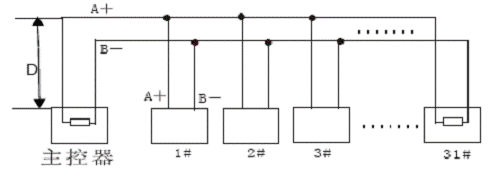

图二
图三
4、实际应用中的问题
实际施工使用中用户常采用星形连接方式,此时终端电阻必须连接在线路距离最远的两个设备上(如图四,1#与15#设备),但是由于该连接方式不符合RS485工业标准的使用要求,因此在各设备线路距离较远时,容易产生信号反射、抗干扰能力下降等问题,导致控制信号的可靠性下降。此时,出现的现象为球机完全不受控,或自行运转无法停止等。
图四

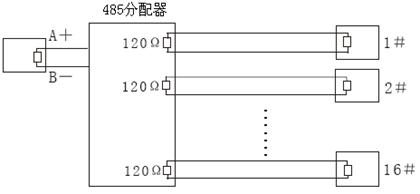

对于这种情况,建议采用增加一个RS485分配器。该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式,从而避免产生问题,提高通信可靠性,如图五所示。
图五
5、RS485总线常见故障解决
故障现象
|
可能原因
|
解决方法
|
球机能自检但不能控制
|
1、主机、球机地址、波特率不相符;
|
1、更改主机或球机地址、波特率,使之一致
|
2、RS485总线+、-极性接反;
|
2、调换RS485+、-接线极性;
|
|
3、接线松脱;
|
3、紧固接线;
|
|
4、RS485线中间断;
|
4、更换RS485线。
|
|
球机能控制但不顺畅
|
1、RS485线接触不良;
|
1、重新接好RS485线;
|
2、一根RS485线断;
|
2、更换RS485线;
|
|
3、主机、球机距离太远;
|
3、加装终端匹配电阻;
|
|
4、球机并接太多。
|
4、加装RS485分配器。
|
