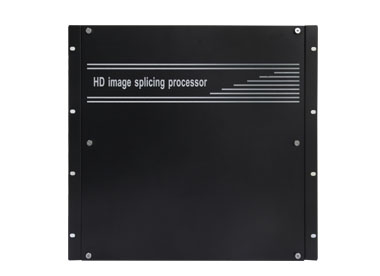

AE-CLQ040
外置拼接处理器
多屏拼接处理器是配置灵活、运行稳定的高性能信号切换、分配及视频图像处理工作站，适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等领域。产品集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理技术于一身，具有强大的信号处理能力。采用大容量高速FPGA陈列式组合处理构架，无CPU和操作系统。，高性能全硬件架构板卡式设计，图像无延迟、无离散化、不丢帧、无失真，实现了图像的完美呈现。支持VGA、HDMI、IP、CVBS、等多种信号输入，单个输出通道最高支持分辨率1920×1080@60Hz，形成统一完整的拼接图像。
纯硬件架构，图像处理性能优异；
无任何压缩、解压处理，信号无失真；
陈列式组合处理构架，全硬件设计，无CPU和操作系统；
支持HDMI 、HDMI-4K 、DVI、SDI、VGA 、IP、CVBS、（混合板卡2BNC,、2HDMI、2VGA）输入；
HDMI输出单通道带宽高达3.2G，支持最高1920*1080@60Hz高清视频格式；
支持单屏幕开4个窗口，窗口可任意漫游、叠加、缩放，最大支持4层画面叠加；
支持字符叠加，支持欢迎词，断电自动记忆；
采用灵活的板卡式设计，支持输入、输出板卡热插拔，安装便捷，操作简单，便于日常使用、维护；
设备箱体采用标准机箱设计，安装过程简便，布线便捷、美观，便于大规模设备的安装和部署；
支持电源冗余功能，系统更加稳定可靠；
支持RS232输入/环出、RJ45网络接口控制，WEB,IPAD手机控制，实现快速切换操作；
专用 控制软件，软件安装简便、功能丰富；
稳定性高，可7×24小时的连续运行；
|
外置式拼接器参数
|
|
|
型 号
|
AE-CLQ-**-**
|
|
|
接口类型
|
输入接口类型
|
HDMI/VGA/CVBS/HDMI-4K/DVI/SDI
|
|
|
|
输出接口类型
|
HDMI/DVI
|
|
|
信号分辨率
|
输入分辨率
|
VGA/HDMI:1920×1080@60Hz及以下
|
|
|
|
|
CVBS:标清信号
|
|
|
|
输出分辨率
|
HDMI:1920×1080@60Hz / 1366×768@60Hz
|
|
|

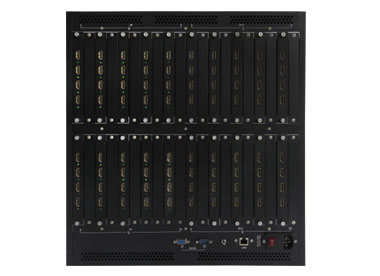

板卡路数
|
输入板卡
|
HDMI输入：每块板4路输入
|
|
|
|
|
混合输入：每块板2路hdmi输入 + 2路VGA(或CVBS）输入
|
|
|
|
|
DVI输入：每块板4路输入，通过转换接头，
每个输入可以连接以下任何信号之一：DVI/HDMI/VGA/YPBPR/CVBS
|
|
|
|
|
SDI输入：每块板4路输入，支持3G-SDI，HD-SDI等各种SDI模式
|
|
|
|
输出板卡
|
HDMI输出：每块板4路输出
|
|
|
|
|
DVI输出：每块板4路输出
|
|
|
大屏规模
|
MAX:输入/输出数量
|
10路板卡输入/10路板卡输出
（40路输入/40路输出）
|
|
|
|
控制规模
|
单台最大连接40块屏
|
|
|
功能参数
|
图形处理能力
|
窗口可任意漫游、叠加、缩放
|
|
|
|
单屏最多窗口
|
4个窗口
|
|
|
领先功能
|
点对点
|
实现点对点精细图像处理
|
|
|
|
无闪烁切换
|
直接切换到新的画面,中间没有任何中间不稳定的闪烁现象
|
|
|
|
60Hz
|
缩放漫游叠加处理过程中保持60Hz刷新率
|
|
|
|
垂直方向同步
|
快速移动的图像无错位的现象
|
|
|

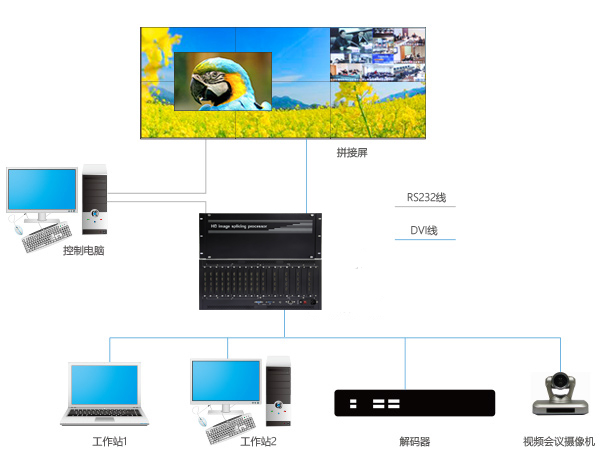

控制功能
|
控制接口
|
RS232输入/环出/RJ45
|
|
|
|
控制软件
|
处理器控制软件
|
|
|
外观参数
|
机箱尺寸
|
455mm（长）×290mm（深）×270mm（高）
|
|
|
|
机箱材质
|
金属
|
|
|
|
重量
|
10kg
|
|
|
电源功耗
|
电源输入
|
100-240VAC,50/60Hz
|
|
|
|
整机功耗
|
<200W
|
|
|
环境参数
|
散热
|
内置风扇
|
|
|
|
工作温度
|
-10℃~+55℃
|
|
|
|
工作湿度
|
10%~90%
|
|
|
|
工作时间
|
7×24小时
|
|
