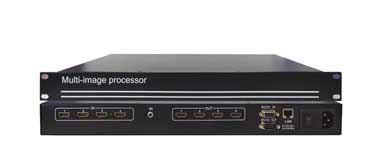

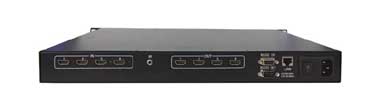

AE-CLQ0404
高清图像拼接处理器
一体式拼接处理器是深艾尔公司新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输，视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA架构，可为客户提供丰富的个性化功能定制。产品可扩展的拼接墙处理系统用于多达120个显示屏或以内的小型拼接处理系统。支持HDMI超高清数字信号；支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画面叠加等各种方式的显示功能。
纯硬件架构，图像处理性能优异；
无任何压缩、解压处理，信号无失真；
陈列式组合处理构架，全硬件设计，无CPU和操作系统；
支持HDMI 、HDMI-4K 、DVI、SDI、VGA 、IP、CVBS、（混合板卡2BNC,、2HDMI、2VGA）输入；
HDMI输出单通道带宽高达3.2G，支持最高1920*1080@60Hz高清视频格式；
支持单屏幕开4个窗口，窗口可任意漫游、叠加、缩放，最大支持4层画面叠加；
支持字符叠加，支持欢迎词，断电自动记忆；
采用灵活的板卡式设计，支持输入、输出板卡热插拔，安装便捷，操作简单，便于日常使用、维护；
设备箱体采用标准机箱设计，安装过程简便，布线便捷、美观，便于大规模设备的安装和部署；
支持电源冗余功能，系统更加稳定可靠；
支持RS232输入/环出、RJ45网络接口控制，WEB,IPAD手机控制，实现快速切换操作；
专用 控制软件，软件安装简便、功能丰富；
稳定性高，可7×24小时的连续运行；
|
高清图像拼接器参数
|
|
|
|
型 号
|
CLQ-**-**
|
|
|
接口类型
|
输入接口类型
|
HDMI/VGA/CVBS/HDMI-4K/DVI/SDI
|
|
|
|
输出接口类型
|
HDMI/DVI
|
|
|
信号分辨率
|
输入分辨率
|
HDMI:3840*2160（4K) VGA/HDMI:1920×1080@60Hz及以下
|
|
|
|
|
CVBS:标清信号
|
|
|
|
输出分辨率
|
HDMI:3840*2160@30Hz 1920×1080@60Hz / 1366×768@60Hz
|
|
|
板卡路数
|
HDMI输入板卡
|
HDMI输入：每块板4路输入
|
|
|
|
4K输入卡
|
HDMI输入：每块板2路输入
|
|
|
|
混合输入板卡
|
混合输入：每块板2路hdmi输入 + 2路VGA(或CVBS）输入
|
|
|
|
DVI输入板卡
|
DVI输入：每块板4路输入，（通过物理转换支持HDMI）
|
|
|
|
SDI输入板卡
|
SDI输入：每块板4路输入，支持3G-SDI，HD-SDI等各种SDI模式
|
|
|
|
IP输入板卡
|
IPC支持h.265/H.264,网络解码72路1080P同步输出，输入不限
|
|
|
|
VGA输入板卡
|
每块板4路输入
|
|
|
|
BNC输入板卡
|
每块板4路输入，
|
|
|
|
输出板卡
|
HDMI输出：每块板4路输出
|
|
|
|
|
DVI输出：每块板4路输出
|
|
|
大屏规模
|
MAX:输入/输出数量
|
18路板卡输入/18路板卡输出
（72路输入/72路输出）
|
|
|
|
控制规模
|
单台最大连接72块屏
|
|
|
功能参数
|
图形处理能力
|
窗口可任意漫游、叠加、缩放
|
|
|
|
单屏最多窗口
|
4个窗口
|
|
|
领先功能
|
点对点
|
实现点对点精细图像处理
|
|
|
|
无闪烁切换
|
直接切换到新的画面,中间没有任何中间不稳定的闪烁现象
|
|
|
|
60Hz
|
缩放漫游叠加处理过程中保持60Hz刷新率
|
|
|
|
垂直方向同步
|
快速移动的图像无错位的现象
|
|
|
控制功能
|
控制接口
|
RS232输入/环出/RJ45
|
|
|
|
控制软件
|
处理器控制软件
|
|
|
外观参数
|
机箱尺寸
|
480mm（长）×265mm（深）×47mm（高）
|
|
|
|
机箱材质
|
金属
|
|
|
|
重量
|
4kg
|
|
|
电源功耗
|
电源输入
|
100-240VAC,50/60Hz
|
|
|
|
整机功耗
|
<200W
|
|
|
环境参数
|
散热
|
内置风扇
|
|
|
|
工作温度
|
-10℃~+55℃
|
|
|
|
工作湿度
|
10%~90%
|
|
|
|
工作时间
|
7×24小时
|
|
