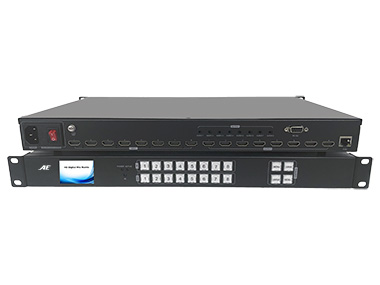

AE-HDMI0808-WF

无缝固化一体矩阵

HDMI0808一款高性能的无缝视频矩阵, 支持8路HDMI输入,8路HDMI输出.支持音频解嵌, 支持红外遥控矩阵式切换，支持多种电视墙组合拼接、4画面分割、6画面分割、8画面分割等。

主要特点:

l 支持 HDMI1 .4/HDCP 1.4；

l 支持无缝切换；

l 支持HDMI输出音频解嵌；

l HDMI视频输出分辨率支持以下: 3840x2160@30, 1920x1080@60, 1920x1080@50，1920X1080@30 ，1280x720@60, 1280x720@50, 1024x768@60, 1920x1200@60

l 支持按键控制, 串口控制, 网口控制，IR红外遥控控制；

l 支持电视墙、PIP画中画功能；

l 支持WEB控制。

特性

详细参数
接口	HDMI / -3.5mm音频
HDMI版本信息	HDMI1.4,HDCP1.4
带宽	10.2Gbps
视频分辨率
输入分辨率	800x600@60Hz,1024x768@60Hz, 1280x768@60Hz,1280x800@60Hz, 1280x1024@60Hz,1360x768@60Hz, 1366x768@60Hz,1400x1050@60Hz, 1440x900@60Hz,1600x1200@60Hz, 1680x1050@60Hz, 1920x1200@60Hz. 480p,576p,720p,1920x1080i,1920x1080p, 3840x2160@24Hz/25Hz/30Hz等
输出分辨率	3840x2160@30Hz, 1280x720@60Hz, 1920x1080@60Hz, 1280x720@50Hz, 1920x1080@50Hz, 1024x768@60Hz, 1920X1080@30Hz, 1920x1200@60Hz,
HDMI 信号幅值	T.M.D.S +/- 0.4Vpp
差分阻抗	100±15ohm
串口RS232/Ethernet WEB控制
Baud rate and protocol	波特率：115200, 数据位：8，
Baud rate and protocol	停止位：1,无校验位
浏览器	IE10.0+,HTML5
电源
最大功率、电压	50W, 110-240VAC
机箱参数
尺寸(mm)	430(L)X260(W)X45 (H)
重量	5Kg
其它
工作温度	-20 to 50°C
储存温度	-20 to 70°C
工作湿度	10%-70%
