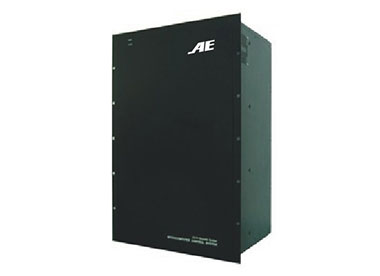

AE2064P
超大型视频矩阵
单机512路视频输入，64路视频输出，系统支持1024路视频输入,每路视频带有图形、中文、文字图形混合标题叠加功能,矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备， 溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化 插板结构，具有视频输出、视频输入...
设备介绍:
安防监控主机采用嵌入式控制技术以及大规模音、视频切换专用芯片，溶合了先进的音、视频切换技术，超 强的数据处理能力；中英文菜单综合设置安防监控主机系统功能；支持屏幕显示（OSD）系统时间、日期、运行状态、摄像机标题；实时侦测视频输入状态，可选择的视频丢失提示；提供视频输入有源分配；支持视音频自由、程序、同步、群组、定时多种切换方式；完善的控制权限、权力等级、用户授权，保障安防监控主机系统安全管理；内置16路报警输入、2路报警联动输出，外接报警主机可扩展系统警点容量，警点警防状态可查询，报警输出可编程，警后联动视、音频切换，自动录像，支持警情记录；支持多台安防监控主机联网控制（采用RS485方式）；内置多种控制协议，可直接同时控制4种不同控制协议的解码器、智能球形摄像机；支持RS485、TCP/IP控制；安防监控主机采用先进的防雷技术使设备运行更安全, 音、视频输入、输出、分配模块化、高密度结构构。
◆AE2064P：超大型安防监控主机 外配主控键盘，标准工业16U机箱，64路总线矩阵结构，单机最大容量512路视频输入和64路视频输出，输入一卡32路输入，输出一卡32路输出。 注：在输出为32路以下的可选择32总线矩阵结构，输入为一卡16路输入，输出一卡为16路输出结构，机箱大小不变。
设备特性:
◆超强视频显示控制系统
1.提供16-1024路输入、4-128路输出的视频模块，同时满足组合电视墙输出功能，主机分组、多路视频监视、视频交换的需要；
2.可扩展至1024×1024的视频矩阵式切换。采用分布式方案组成强大的监控主机群，实现用户的任意需求；
3.视频输入：32×32标准模块，任意扩展；
4.音频输入：32×32标准模块，任意扩展，与视频同步；
5.字符叠加：可在每路视频上叠加视频源信息；
6.电视墙：1-128路电视墙输出任意选择，每路可手动/自动/分组切换输出；
7.切换显示：1-16路任意组合，1024路可手动/自动/分组/翻页切换显示。
8.内设5个RS485数据端口，1个RJ45数据端口，1个USB数据端口，1个报警数据端口。
9.字符编写电脑五笔输入，方便快捷，矩阵控制球机地址无需一一对应，内置映射地址。
◆报警控制管理
1. 分布式报警由系统统一管理，通过RS485总线报警采集；
2. 报警输入：最大1024路报警；
3. 联动输出：最大1024个联动输出；
4. 报警联动：报警时可联动录像/遥控开关/声音警告/电子地图，以及云台预置点；
5. 智能报警：能对短路、断路状态报警；
6. 布撤防：可定时布撤防；
7. 报警记录：对报警记录，方便查询和管理。
◆智能化控制管理
1. 操作简单，全中/英文操作界面；
2. 融云台镜头控制、报警输入输出、视音频输入输出于一身；
3. 一目了然的虚拟电子地图，用户仿佛置身于监控现场，真正实现管理的智能化；
4. 云镜控制：可同时联接多路云台、镜头控制；
5. 兼容性强，支持多种通信协议，可控制多种基于通信协议的前端设备。
设备参数：
|
供电电源
|
<200W AC220V±10% / 50Hz
|
|
视频输入
|
1Vp-p(75欧姆负载，不平衡)
|
|
视频输出
|
1Vp-p(75欧姆负载，不平衡)
|
|
视频信噪比
|
50db（加权）
|
|
视频隔离度
|
50db (加权)
|
|
视频带宽
|
17MHz(-3db)
|
|
差分相位
|
典型值为2%
|
|
差分增益
|
典型值为2%
|
|
视频制式
|
CCIR和PAL制
|
|
音频输入幅值
|
0-2Vp-p
|
|
音频输出功率
|
0.5W(8W)
|
|
音频信噪比
|
48db（加权）
|
|
音频隔离度
|
48db（加权）
|
|
音频带宽
|
20KHz(-3db)
|
|
切换时间
|
<1毫秒
|
|
视音频接口
|
视频：BNC插座/音频：RCA插座
|
|
环境温度
|
-10℃~55℃
|
|
环境湿度
|
≤90℅RH(无凝结)
|
|
外形尺寸
|
483(L)×430mm(W)×712mm (H)
|
|
重 量
|
50Kg（装满模块的大概重量）
|

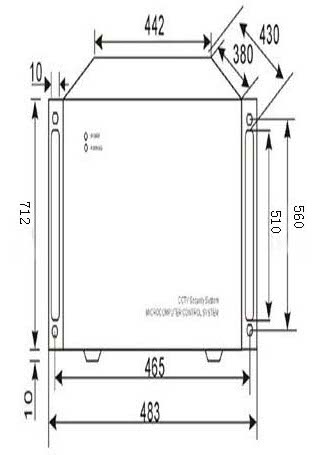

设备尺寸：

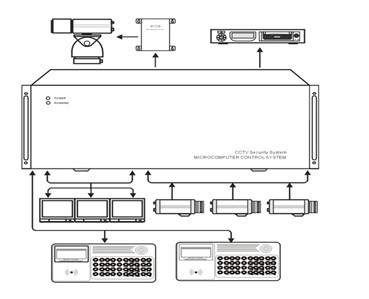

设备连接图：
