功能简述
8路输入8路输出
内部带有缓冲电路，信号补偿电路，自动增益调节，使图像信号能高保真输出，更加稳定更远距离传输。
支持快速切换操作。
独立的VGA输入、输出端子，采用15针HD母接口。
支持信号类型有：VGA、RGBHV、RGBS、RGsB、合视频、S－视频、分量视频。
 500M(-3dB),满载带宽。
支持一键快速查询功能，方便察看矩阵的切换状态。
具有掉电记忆功能带有断电现场保护。
高档蓝光液晶显示屏。
提供RS232通讯接口，控制协议简要易用。可高速处理RS232通讯数据，这样提高了DLP等显示设备信号切换的等待时间。
标准机架安装的2U金属机箱。
采用国际通用的标准宽电压输入电源，电网电压在100V—250V之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性。

串口控制，简便易用的通讯协议
通过串和电脑及智能中控系统实现通讯控制。

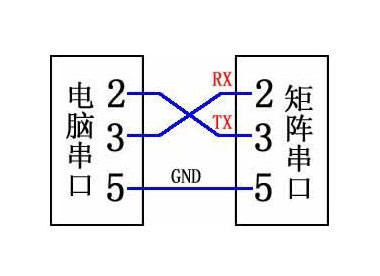

和电脑采用交叉线连接，采用2---3，3---2，5---5，波特率9600，1位停止位，无校验。

串口通讯连接图

同时换音视频：输入通道号*输出通道号！，比如把第2路输入切换到第15路输出，代码为2*15！。
把某路输入音视频切换到所有输出：输入通道号*N！，比如把第2路音视频输入切换到所有输出，代码为2*N!。
音视频对应切换，即音频及视频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N!。
只切换视频：输入通道号*输出通道号%，比如把第2路视频输入切换到第15路输出，代码为2*15%。
把某路输入视频切换到所有输出，输入通道号*N%，比如把第2路视频输入切换到所有输出，代码为2*N%。
仅视频对应切换，即视频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N%。
只切换音频，输入通道号*输出通道号$，如把第2路音频输入切换到第15路输出，代码为2*15$。
把某路音频切换到所有输出，输入通道号*N$，如把第2路音频输入切换到所有输出，代码为2*N$。
仅音频对应切换，即音频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N$。
保存模式，即保存输入输出的对应关系，代码为SAVE+存储编号，存储编号范围为1—9，比如SAVE1。
调用模式，即调用保存好的输入输出对应关系，代码为CALL+存储编号，存储编号范围为1—9，比如CALL1。
查询输出对应输入的关系，返回全部输出对应的输入关系代码为QUER00，返回某路输出对应的输入代码为QUER+输出通道号，比如要返回第路输出，则代码为QUER01。
