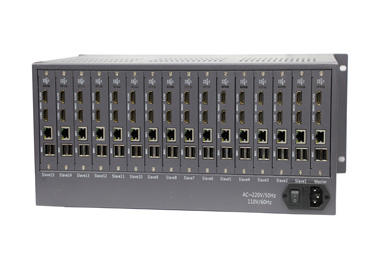

AE-PJJM256V9
高清解码矩阵
内嵌行业唯一的平台软件功能,可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示
设置和使用完全脱离电脑,与模拟矩阵如此简单、快捷方便
个性化管理功能,分普通用户和高级用户权限
可设定一段空闲时间自动锁屏功能,锁屏后只能看到图像,只有重新登录才能操作
主要特性
◆采用嵌入式Linux操作系统,运行稳定可靠;
◆单机最多有32路HDMI输出;
◆整机支持解码32路500W/400W/300W200W,128路960P,512路D1;
◆内置视频图像任意拼接,无需专业拼接屏就能实现拼接显示;
◆支持开窗漫游功能;
◆支持广域网视频接入及域名解析,满足跨区域等大型综合项目的需要;
◆支持海康威视,大华,雄迈,美电恩智等主流视频服务器、DVR、NVR、CVI录像机、TVI录像机、AHD录像机等实时双码流预览及录像回放;
◆可接入HDMI/VGA编码器的网络信号实现解码远程计算机或其他高清视频设备的画面;
◆兼容具备ONVIF网络协议的H.264松下、三星、索尼、海康、大华、亚安、霍尼韦尔、博世、天地伟业、汉邦、明景、景阳、红苹果、恒业国际、普天视、郎驰、黄河、英飞拓、捷高、中维世纪、波粒、巨峰、金三立等网络摄像机及天视通网络高清模组、雄迈网络高清模组、九安网络高清模组和具备ONVIF网络协议的其他厂商摄像机及球机;
◆内建数据库,对用户的设置参数可导入导出保存;
◆可手动添加和自动搜索网络摄像机的IP地址,接入的IPC数量可达6万多个(看项目需求可选);
◆支持USB鼠标, PC平台软件、网络控制键盘操作;
◆自动绑定键盘切换用的摄像机ID编号,可根据需要更改对应IP的键盘切换ID;
◆内建数据库,对用户的设置参数可导入导出保存
◆内建虚拟电脑键盘功能,可用鼠标光标进行字母或汉字编辑;
◆字符叠加功能,可对网络摄像机编辑相应的地域信息或名称;
◆每个HDMI输出口可多画面分割,每个分割画面都可切换任意网络摄像机信号显示;
◆可以分组切换画面,多屏自动轮巡、单屏自动轮巡;
◆有12组场景记忆功能,可以多个场景自动轮巡复显;
◆可选配音频卡实现一对一,一对多音频对讲及广播;
◆可选配网络报警主机实现音视频联动切换;
◆有电子地图功能,系统接到报警后可迅速定位事发地点的详细位置;
◆支持设置用户权限管理,分管理员,高级用户,普通用户;
◆采用4U插卡式机箱结构,方便扩充与维护;
产品概要
解码格式:
|
H.264
|
视频输出范围:
|
4屏-96屏
|
解码性能:
|
500W及以下
|
单屏最大画面分割数:
|
16路D1
|
单机输出屏数:
|
32
|
DVI输出接口:
|
可选,与HDMI同源
|
单卡输出接口:
|
2个HDMI或+DVI
|
VGA输出接口:
|
无
|
单机解码能力:
|
32路500W/400W/300W200W,128路960P,512路D1
|
最大优势:
|
1.内置视频图像任意拼接;
2.外接视频源上墙拼接;
3..支持开窗漫游;
4.支持广域网视频接入及域名解析,满足跨区域等大型综合项目的需要;
5.支持海康威视,大华,雄迈,美电恩智等主流NVR,DVR预览图像上墙和录像上墙回放;
6.免费客户端支持最大管理512个IPC;
采用新型4U机箱设计,客户端UI更新为扁平化设计,操作简洁快捷;
|
产品参数
产品系列
|
产品规格
|
AE-500MA-16D04
|
AE-500MA-16D06
|
AE-500MA-16D08
|
AE-500MA-16D09
|
|
拼接模式
|
支持2×2拼接
|
支持3×2拼接
|
支持4×2拼接
|
支持3×3拼接
|
视频
输出/输入
|
HDMI/DVI输出
|
4
|
6
|
8
|
9
|
|
型号
|
AE-500MA-16D12
|
AE-500MA-16D16
|
AE-500MA-16D10
|
AE-500MA-16D15
|
支持HDMI拼接屏
|
支持4×3拼接
|
支持4×4拼接
|
支持5×2拼接
|
支持5×3拼接
|
HDMI/VGA输出
|
12
|
16
|
10
|
15
|
因拼接模式太多,这里不一一列出
|
输出分辨率
|
1920*1080@60HZ/50HZ/30HZ,1366*768@50HZ
|
解码参数
|
接入网络摄像机数量
|
512 台500W像素及以下的网络摄像机
|
解码能力(单屏)
|
1画面时 = 500W/300W/1080P
4画面时 = 960P/720P
|
9/16画面时 = D1
|
外部接口
|
网络接口
|
RJ45 10M/100M/1000Mbps自适应以太网口
|
USB接口
|
有
|
其他
|
在线升级
|
通过矩阵升级工具进行网络在线升级
|
显示响应速度
|
从A摄像机切换到B摄像机显示速度小于1秒
|
控球响应速度
|
小于1秒
|
电源
|
220V
|
功耗
|
≤160W
|
体积
|
长宽高430X300X178mm 标准4U机箱
|
工作温度
|
-10℃--+55℃
|
工作湿度
|
10%--90%
|
