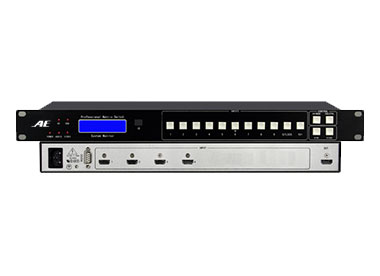

AE-P0401HD
自动HDMI切换器4进1出
自动HDMI切换器系列4路进1路出可以将4路HDMI高清数字信号无衰减的切换器到1台带有HDMI接口的显示器上面。这样的信号处理模式可以帮助我们在一台显示器上面来回的切换多路视频信号画面,不仅节约成本,而且便于管理
产品简介
自动HDMI切换器系列4路进1路出可以将4路HDMI高清数字信号无衰减的切换器到1台带有HDMI接口的显示器上面。这样的信号处理模式可以帮助我们在一台显示器上面来回的切换多路视频信号画面,不仅节约成本,而且便于管理。深艾尔自动HDMI切换器型号齐全,目前主要包括4路,8路,16路,24路。32路,48路等。如果用户找不到对应输入接口的自动HDMI切换器,可以来电直接定制。自动HDMI切换器多用于小型系统的计算机视频传输应用中,比如学校,医院等场合。
产品特性
独立的切换输出
遥控锁定功能;面板手动一键切换;傻瓜方便
前面板LCD状态显示,按键自动锁定功能
预案管理和自动轮巡功能(选配)
前面板液晶屏自动屏保功能
掉电保护功能
支持视频颜色格式:彩色深度 24位/36位色深度
支持音频格式:LPCM,DOLBY-AC3,DTS7.1,DSD
带 宽:1.65GHz(-3Db)满载
最大支持分辨:Normal-PC:1600x1200@60_24bit, HDPC:1920x1200P@ 60_24bit,HDTV:
1920x1080P@60_36bit
协 议:支持HDCP1.3协议,支持HDMI1.3协议,兼容DVI1.0协议
最大传输延时:5nS(±1nS)
切换速度:150 ns(最长时间)
信号类型:HDMI 1.3规范中的 HDMI-A全数字T.M.D.S.信号
微分相位:0.05o(RL=150Ω)
微分增益:0.05%(RL=150Ω)
数据传输率:2.25GBits
信号输入
信号类型:HDTV 高清信号
接 口:Type-A型HDMI锁扣母头
最小电平:0.5Vp-p
最大电平:1.0Vp-p
差分阻抗:100Ω
回波损耗:-30db@5MHz
信号输出
信号类型:HDTV 高清信号
接 口:HDMI 接口 A 型 19 针母头
输出电平:0.7Vp-p
差分阻抗:100Ω
回波损耗:-30db@5MHz
直流补偿:最大 5mV
串接接口:RS232, 9孔D-Sub型连接器,端口2,3,5分别直通
串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
功 耗:10~100W(视具体型号确定功耗)
温 度:0℃~45℃
输入电压:AC 100~240V;50/60Hz
1U机箱尺寸:430×250×44mm(长×宽×高)
2U机箱尺寸:430×250×88mm(长×宽×高)
3U机箱尺寸:480×250×132mm(长×宽×高)
4U机箱尺寸:480×250×176mm(长×宽×高)
1U机箱含包装重量:约5.5Kg
2U机箱含包装重量:约7.0Kg
3U机箱含包装重量:约8.0Kg
4U机箱含包装重量:约10.0Kg
