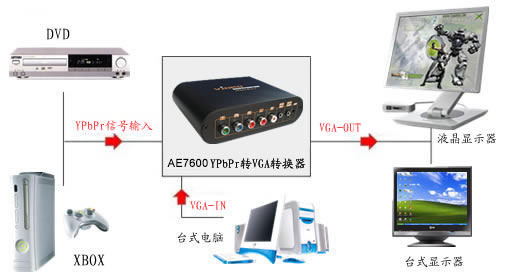

名 称
|
说 明
|

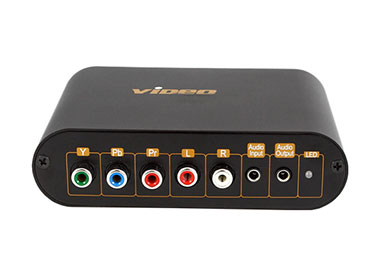

(1)YPbPr
|
接带有YPbPr接口设备输入(如DVD、XBOX等)
|
(2)L/R
|
接YPbPr设备的左/右音频输入
|
(3)Audio Input
|
接PC音频输入
|
(4)Audio Output
|
接音频输出
|
(5)LED
|
工作指示灯(红灯亮:为主机VGA输入;绿灯亮:为YPbPr输入;)
|

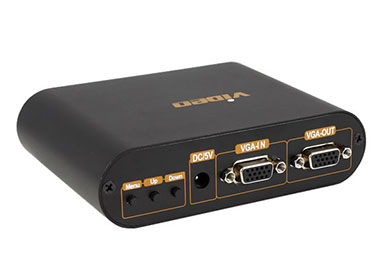

(6)Menu/Up/Down
|
功能按键
|
(7)DC/5V
|
接电源
|
(8)VGA-IN
|
接主机的VGA接口
|
(9)VGA-OUT
|
接显示器VGA
|

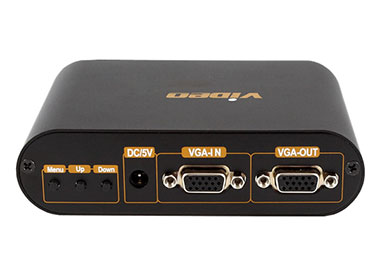

名 称
|
说 明
|

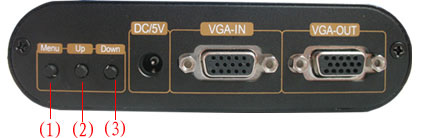

(1)MENU
|
- 按一次时,显示OSD菜单;
- 按下保持三秒,对输入的VGA与YpbPr进行切换输出; - 按下保持十秒,视频转换器分辩率恢复到默认值1024*768 |
(2)UP
|
- 在OSD菜单下,按此键可向上移动指针对各功能项进行选择;
- 在进行亮度、对比度、色饱和度、色调调节时,按此键可增加各调节 项的值; - 在分辩率设置时,按此键可向上选择要设置的分辩率值; - 在无OSD菜单时,按此键可进行4:3、16:9、全屏显示选择; - 在无OSD菜单时,按此键并保持10秒,系统复位
|
(3)DOWN
|
- 在OSD菜单下,按此键可向下移动指针对各功能项进行选择;
- 在进行亮度、对比度、色饱和度、色调调节时,按此键可减小各调节 项的值; - 在分辩率设置时,按此键可向下选择要设置的分辩率值; |
