| 产品简介： | 产品特性： | ||
|

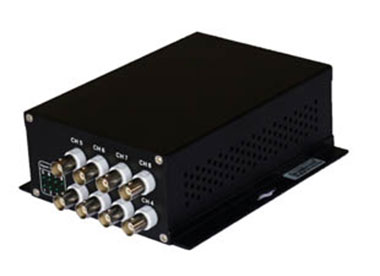

AE8583系列为数字式八路视频、反向数据光端机，支持全制式视频信号， 可以在一根光纤上传输八路正向视频信号和一路反向数据信号。视频信号采用8/10bit/13.5MHz数字采样；数据接口支持RS232/RS422/RS485电气标准，波特率0-100Kbps。全数字光传输通道，确保高质量的信号传输。面板上有电源指示灯、光信号指示灯、视频信号指示灯和数据信号指示灯，可以直观的检测电源、光信号、视频信号、数据信号状态。AE8583系列视频、数据光端机是高性能，高可靠性的长距离视频、数据传输系统。
|
● 8bit视频信号数字采样 | ||
| ● 10bit视频信号数字采样 | |||
| ● 高速同步数字传输技术 | |||
| ● 模块结构设计（音频卡、数据卡可选择配置） | |||
| ● 超级光学动态范围，使用时无需调节 | |||
| ● 电源、光信号、视频、数据状态指示 | |||
| ● 无电磁干扰、无射频干扰、无地电流 | |||
| ● 保障恶劣电磁环境安全传输 | |||
| ● 表面贴装技术 | |||
| ● BNC 视频连接器 | |||
| ● RJ45 数据连接器 | |||
| ● ST/FC 光学连接器 | |||
| ● 视频直流恢复 | |||
| ● 数据接口：RS232 / RS422 / RS485； | |||
| ● 单模光纤允许最大链损为18dB | |||
| 视频参数 | 光学参数 | ||
| ● 视频通道： | 8路（全配置） | ● 传输波长： | 1310nm/1550nm |
| ● 视频带宽： | 0–6.5MHz | ● 光 接 口： | ST / FC |
| ● 微分增益： | < 2% （典型值） | ● 发射光功率： | -10dB |
| ● 微分相位： | < 2 ° （典型值） | ● 接收灵敏度： | -20dB(标配) |
| ● 场 倾 斜： | < 0.5% （最大值） | ● 光学动态范围： | 20dB |
| ● 信 噪 比： | > 65dB | ● 光学允许最大链损： | 18dB |
| ● 输入输出阻抗： | 75Ω （非平衡） | 数据参数 | |
| ● 输入输出电压： | 1.0Vpp（典型值） | ● 数据通道： | 1路 |
| 技术指标 | ● 数据接口： | RS232/RS422/RS485(可选) | |
| ● 工作温度： | -10℃ - +50℃ | ● 数据速率： | 0–100Kbps |
| ● 工作湿度： | 0 - 95% （无冷凝） | ● 误 码 率： | < 10-9 |
| ● 功 耗： | 8.2W @ DC5V | 应用领域 | |
| ● 外型尺寸： | 175mm（长），150（宽），65mm（高） | ● 闭路电视监控系统 | |
| ● 重 量： | 1050g | ● 智能交通监控系统 | |
| ● 平均无故障工作时间 | （MTBF）：大于10万小时 | ||
| 定货信息 | |||
| AE8581-T | 光发射机 | AE8581-R | 光接收机 |
